產品敘述

TG12232D 是一款單色點陣屏液晶顯示模塊122x32,內置SBN1661G控制器(或功能相同IC),6800 8-bit平行介面, 5V電源電壓。請留意此款的pin pitch是1.27 mm，如果客戶需要較大pin pitch，請選TG12232D1(pin pitch是2.0 mm)。此款模塊提供多色LED背光選擇，但是不可選用白光，LCD 有STN正顯與負顯及FSTN型LCD, 操作溫度是-20℃ to +70℃，儲存溫度為-30℃ to +80℃ ，所有物料符合環保RoHS標準與歐盟REACH規范。

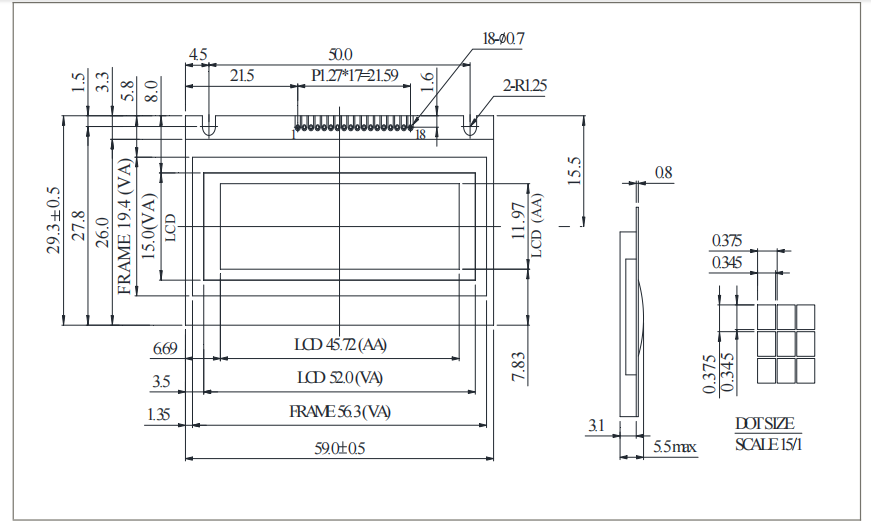

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	/VLED	0V	B/L Selected
2	VSS	0V	Ground
3	VDD	5.0V	Power supply for logic
4	Vo	(Variable)	Contrast Adjustment
5	A0	H/L	H : Data L : Instruction
6	E1	H/L	Chip select signal for IC1 ( left 61*32 dots ) active “H”
7	E2	H/L	Chip select signal for IC2 ( right 61*32 dots ) active “H”
8	DB0	H/L	Data bus line
9	DB1	H/L	Data bus line
10	DB2	H/L	Data bus line
11	DB3	H/L	Data bus line
12	DB4	H/L	Data bus line
13	DB5	H/L	Data bus line
14	DB6	H/L	Data bus line
15	DB7	H/L	Data bus line
16	R/W	H/L	H : Read ; L : Write
17	Vee	—	Negative voltage output
18	NC	—	No connection

規格說明

項目	標準尺寸	單位
點陣(分辨率)	122 x 32	－
模塊尺寸	59.0 x 29.3 x 5.5 (Max)	mm
檢視區域	52.0 x 15.0	mm
有效區域	45.72 x 15.64	mm
點大小	0.40 x 0.45	mm
點間距	0.44 x 0.49	mm
驅動方式	1/32
背光類型	LED
IC	SBN1661G
接口	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	+6.0	V
LCD bias voltage	VLCD	3.5	－	13	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCM電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.2 3.9	－ 4.35 －	5.8 4.5 －	V V V
輸入高電壓	VIH	VDD=5.0V	3.0	5.0	VDD+0.5	V
輸入低電壓	VIL	－	0	0.7	1.1	V
輸出高電壓	VOH	－	VDD-0.3	－	VDD	V
輸出低電壓	VOL	－	0	－	0.3	V
供電電流	IDD	VDD=5.0V	－	0.5	1.5	mA
