產品敘述

TG12864I型號是COB結構的2.9吋單色圖形點陣LCM液晶模塊128x64，模組的外形尺寸為80x70mm, 視域尺寸72x40mm。 TG12864I兼容NT7107, NT7108控制器(或兼容IC)，支援6800 8-bit平行接口，有負壓線路可供選擇，此款型號有無背光及多色LED背光選擇，玻璃有STN正顯與負顯及FSTN型LCD,此款模組的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80，所有物料符合環保RoHS標準與歐盟REACH規范。此型號為COB結構，產品優點是因模塊上帶有PCB版，所以比較容易固定在客戶的設備或是產品上，產品適合應用在工業控制設備或是各類儀器等。

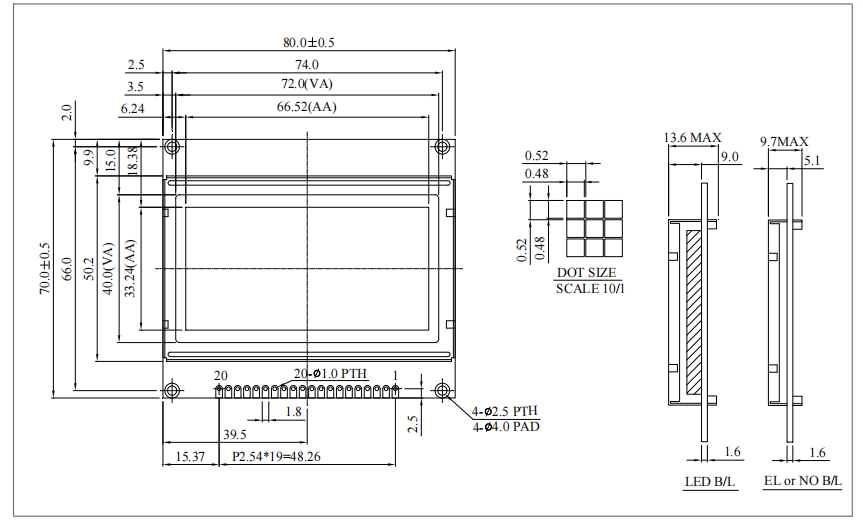

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	Ground
2	VDD	5.0V	Supply voltage for logic
3	VO	(Variable)	Operating voltage for LCD
4	D/I	H/L	H: Data , L: Instruction
5	R/ W	H/L	H: Read(MPU←Module) , L :Write(MPU→Module)
6	E	H	Enable signal
7	DB0	H/L	Data bus line
8	DB1	H/L	Data bus line
9	DB2	H/L	Data bus line
10	DB3	H/L	Data bus line
11	DB4	H/L	Data bus line
12	DB5	H/L	Data bus line
13	DB6	H/L	Data bus line
14	DB7	H/L	Data bus line
15	CS1	H	Chip Select for IC1
16	CS2	H	Chip Select for IC2
17	/RES	L	Reset signal
18	Vout	－	Negative Voltage output
19	A	－	Power supply for B/L +
20	K	－	Power supply for B/L -

規格說明

項目	標準尺寸	單位
點陣	128 x 64	－
模塊尺寸	80.0 x 70.0 x 13.6(MAX)	mm
可視區域	72.0 x 40.0	mm
有效區域	66.52 x 33.24	mm
點大小	0.48 x 0.48	mm
點間距	0.52 x 0.52	mm
驅動方式	1/64
背光類型	LED
IC	NT7107，NT7108
接口	68 系列

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
邏輯電源電壓	VDD-VSS	-0.3	－	7.0	V
驅動電源電壓	VLCD	VEE-0.3	－	VDD+0.3	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯供電電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD供電電壓	VDD-VO	Ta=-20℃ Ta=25℃ Ta=70℃	－ 8.4 7.6	－ 8.7 －	10.5 9.0 －	V V V
輸入高電壓	VIH	－	0.7VDD	－	VDD	V
輸入低電壓	VIL	－	0	－	0.8	V
輸出高電壓	VOH	－	2.4	－	－	V
輸出低電壓	VOL	－	－	－	0.4	V
供電電流	IDD	VDD=5.0V	－	3.0	－	mA
